การติดตั้งการ์ดจอแบบ AGP หากติดตั้งตรงช่อง จะเป็นแบบนี้...(รองบากตรงกันเป๊ะ...)
ถ้าสลอทการ์ดจอไม่ตรง เราจะไม่สามารถติดตั้งลงได้ แบบนี้...(กรณีที่เอาการ์ดจอชนิด AGP 2X ไปใส่ในสลอทการ์ดจอชนิด AGP 8X)

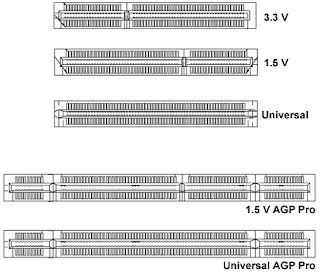

ที่มา http://www.mainboardservice.com/to19.htm ทำไมการ์ดจอ AGP บางรุ่นถึงใส่เข้า Slot บางชนิดไม่ได้? : เนื่องจากกว่า มาตรฐานความเร็วในการรับส่งข้อมูล คือส่งที่จะบ่งชี้ว่า การ์ดจอของคุณ สามารถรันได้กี่ X ด้วยเหตุที่ว่า ถ้าไม่มีร่องบากบนการ์ดจอ จะทำให้ไม่สามารถแยกแยะออกได้ว่า การ์ดจอตัวนี้จะสามารถใส่ได้กับช่องเสียบการ์ดจอชนิด มาตรฐานความเร็วนั้นๆ ได้หรือไม่
ถ้าหากช่องเสียบการ์ดจอเป็นแบบ Universal แต่รันได้ 4X หากนำการ์ดจอที่มีความเร็วสูงกว่า(8X)หรือต่ำกว่า(2X )มาเสียบใช้งาน ประสิทธิภาพจะเป็นอย่างไร? : ถ้าหากนำการ์ดจอที่มีความเร็วในการรับส่งที่สูงกว่าม ามาใส่กับช่องเสียบการ์ดจอที่มีความเร็วต่ำกว่า(แต่ส ามารถรองรับได้ทุกแบบ)ประสิทธิภาพจะเท่ากับช่องเสียบ การ์ดหรือเร็วขึ้นพียงเล็กน้อยครับ แต่...ถ้าหากเอาการ์ดจอที่ความเร็วในการรับส่งต่ำว่า มาเสียบใช้งาน แน่นอนว่าประสิทธิภาพจะลดลงโดยทันทีเมื่อใช้งาน...
สรุป การ์ดจอบางรุ่นมักจะใช้ไฟเลี้ยงจาก PSU โดยตรง โดยที่ไม่ต้องใช้ไฟจาก M/B แต่มีการ์ดจอทุกๆ ค่ายออกมาสนับสนุนวิธีแบบนี้มาก (น่าจะเหมาะกับสลอด AGP แบบ Pro มากกว่า) แต่ในอนาคต สลอดนี้อาจจะกลายเป็นเพียงตำนานไปเลยก็ได้ เพราะมีเทคโนโลยี PCI-X มารองรับแทนซะแล้ว ช่างเสียดายยิ่งนัก...มาดูกันต่อ สำหรับเซียนการ์ดจอตัวจริง จะเจออะไรบ้าง(อาแปะขายเศษเหล็กจาก UPC)
PCI-Express คืออะไร?PCI-Express เป็นมาตราฐานใหม่สำหรับการเชื่อมต่ออุปกรณ์อินพุต/เอาต์พุตที่ใ ห้อัตราการรับ-ส่งข้อมูลเพิ่มขึ้นเป็นสองเท่าจากมาตราฐานการรับ -ส่งข้อมูลด้วยระบบ PCI Bus แบบเดิม โดย PCI-Express สามารถรับ-ส่งข้อมูลในแบบสองทางโดยอาศัยการเชื่อมต่อแบบ Serial ซึ่งแตกต่างจากการรับ-ส่งข้อมูลในระบบ PCI Bus แบบเดิมที่อาศัยการเชื่อมต่อแบบ Parallel และสามารถรับ-สูงข้อมูลได้เพียงทางเดียว Bandwidth เริ่มต้นของ PCI-Express อยู่ที่ 2.5Gb/s ต่อหนึ่งช่องทางการรับ-ส่งข้อมูล นั่นหมายความว่าเราสามารถรับ-ส่งข้อมูลได้ประมาณ 250MB/s ด้วยการรับ-สูงข้อมูลที่รวดเร็วเช่นนี้ทำให้อุปกรณ์ต่างๆที่มีก ารรับ-สูงข้อมูลด้วยความเร็วสูง เช่น 1394b, USB 2.0, InfiniBand และ Gigabit Ethernet มีระบบการเชื่อมต่ออุปกรณ์อินพุต/เอาต์พุต ที่มารองรับได้อย่างเหมาะสม นอกจากนั้น PCI-Express ยังสามารถทำงานร่วมกับระบบ PCI Bus 2.2 ได้อย่างสมบูรณ์แบบอีกด้วย
เอาล่ะ...ต่อไปนี้ตั้งใจฟังนะ....PCI-Express หัวใจของมันคือเรื่องของการเชื่อมต่อและการชี้จุดบอก ต่ำแหน่งขอ งการรับ-ส่งข้อมูล PCI-Express ถูกคิดขึ้นมาเพื่อลดอาการรถติด...หรืออาการคอขวด ในการรับ-ส่งข้อมูลจากอุปกรณ์ชิ้นหนึ่งไปสู่อุปกรณ์อีกชิ้นหนึ ่ ง ระบบการรับ-ส่งข้อมูลแบบ PCI-Express จริงๆแล้วมันถูกรวมอยู่แล้วในตัวอุปกรณ์ต่างๆเหล่านี ้ได้แก่ Chipset ซึ่งประกอบไปด้วย North Bridge และ South Bridge, Switches และ end-point ในจุดต่างๆซึ่งก็คืออุปกรณ์แต่ละชิ้นซึ่งอาจจะเป็น การ์ดจอ โมเดม ซาวด์การ์ด เป็นต้น ดูรูปประกอบน่ะครับ สิ่งที่ถือ ว่าใหม่และสำคัญๆมากสำหรับระบบการรับ-ส่งข้อมูลแบบ PCI-Express คือเจ้าจราจรทางด่วนหรือที่เรียกว่า Switch
เจ้า Switch นี้แหละเป็นตัวสำคัญ ที่จะคอยบอกและติดต่อกับอุปกรณ์ที่เป็น PCI-Express แต่ละตัว ว่าคุณต้องการติดต่อกับอะไรที่ไหน อย่างไร ด้วยความเร็วเท่าไหร่ โดยช่วยผ่อนเบาภาระของ Chipset หรือ ที่เห็นในรูปจะเป็น Host โดยต้องมีเหตุจำเป็นเท่านั้นถึงจะไปรบกวน Host ได้ เช่นการรับ-สูงข้อมูลนั้นๆต้องไปเกี่ยวของกับหน่วยความจำ เป็นต้น แล้วเจ้า Switch ก็จะคอยทำตัวเป็นคนกลางให้ข้อมูลเหล่านั้นวิ่งไปหากั นได้โดยอิส ระติดต่อกันเองโดยไม่ต้องไปยุ่งเกี่ยวกับใคร (Point To Point) ...อิอิ
มันไม่พิศดารอะไรอย่างที่คิดกันหรอก เพียงหลักการง่ายๆแต่ลึกซึ้งเท่านี้ก็จะทำให้ พีซีของเราเร็วขึ้นอีกเป็นกอง และนอกจากจะมีเจ้า Switch มาจัดสรรทางวิ่งให้แล้ว อุปกรณ์ที่เป็น PCI-Express แต่ล่ะตัวก็จะมีเครื่องที่แรงไม่เท่ากันก็ไล่ไปตั้งแ ต่ 1x, 2x 4x, 16x และอีกไม่รู้กี่ X อันนี้ขึ้นอยู่กับว่าอุปกรณ์ชนิดนั้นๆทำหน้าที่อะไร ถ้าเป็นซาวด์การ์ดอาจจะแค่เครื่อง 1X แต่ถ้าเป็นการ์ดจอซึ่งต้องการรับ-ส่งข้อมูลทีละมากๆ ทางวิ่งจึงต้องเยอะๆเครื่องก็ต้องระดับ 16 X นี่ล่ะครับที่มาของความแรงอาแปะขอบอก...
รูปร่างหน้าตาแบบนี้....ชอบม้า...ชอบม้า....

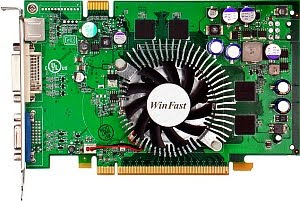

นี่คือหน้าตาของการ์ดจอ PCI-X (ในที่นี้เป็นการ์ดจอยี่ห้อ Leadtek รุ่น PX6600GT)
....... อีกอย่าง ถ้า M/B เรารองรับสลอดใดสลอดหนึ่ง AGP หรือไม่ก็ PCI-X ดูด้วยว่าเราซื้อมาใส่ตรงชนิดหรือเปล่า เพราะถ้าเราซื้อมามั่วสลอด อาจจะต้องเอาไปเปลี่ยน+ตังเพิ่มเขา หรือเขาจะไม่รับสินค้าที่เราซื้อไป มาคืนแน่ๆ ดั้งนั้น เราจะต้องเช็คให้แน่ใจก่อนทุกครั้ง หรือจะยกโลง....เอ๊ย!!!!(สงสัยอยู่วัดบ่อย)เคสคอมพิว เตอร์ไปให้ เขาดูก็ได้.....เชื่อผมปล. อย่าอุตริเอาการ์ดจอ AGP มาใส่ร่วมกับ PCI-Express อย่างในภาพนี้โดยเด็ดขาด(ขาวสามด้านน่ะเหรอ...จงจำเอ าไว้)
มีเทคโนโลยีอะไรที่ทำให้การ์ดจอทั้ง 2 ตัวทำงานร่วมกันได้? : การ์ดจอ PCI-X สามารถต่อเข้ากับการ์ดจออีกตัวหนึ่งได้โดยมี Bridge ต่อร่วม เราเรียกเทคโนโลยีนี้ว่า SLI ซึ่งเป็นเทคโนโลยีของ Nvidia
แต่อีกวิธีหนึ่งก็คือ ต่อสาย Cable bridge เข้ากันกับการ์ดจออีกตัวหนึ่ง เราเรียกเทคโนโลยีนี้ว่า X-Fire ซึ่งเป็นเทคโนโลยีมาจาก ATI
